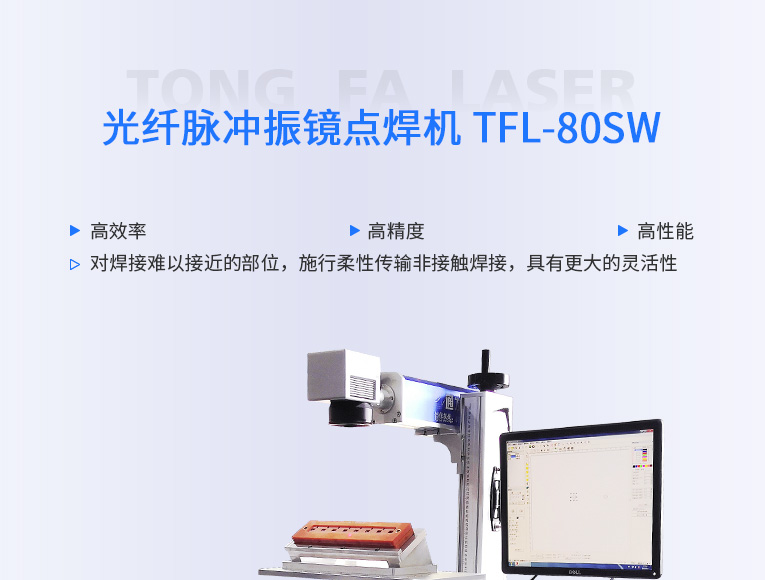

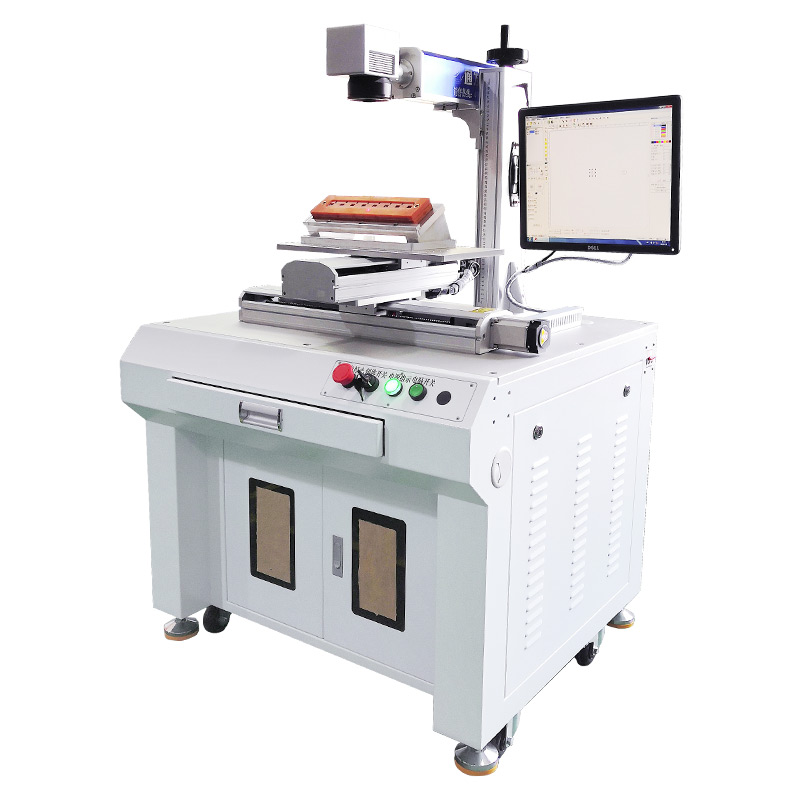

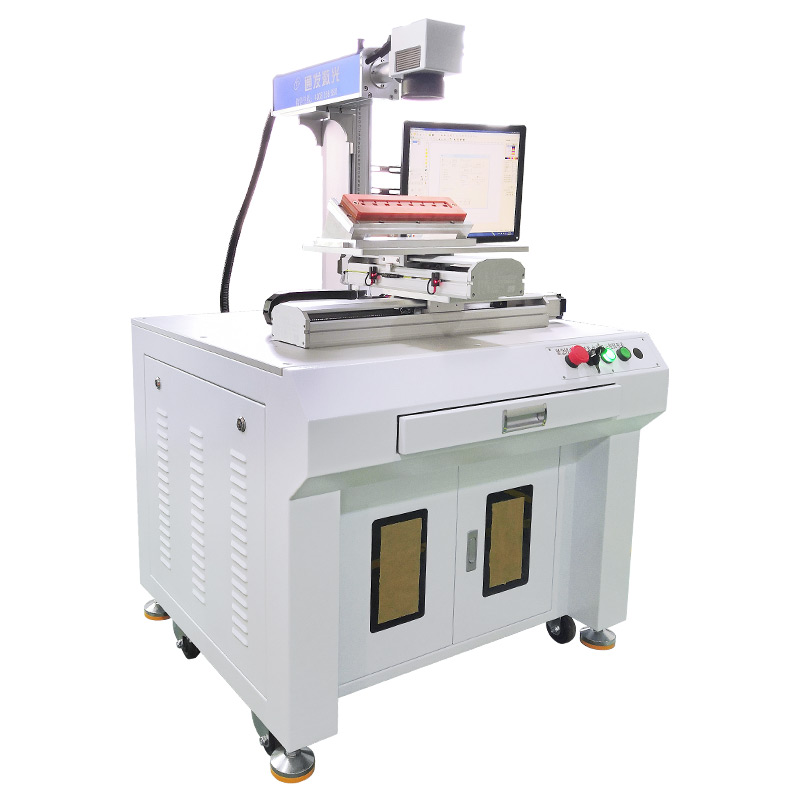

TFL-80SW振鏡激光焊接機
  • TFL-80SW振鏡激光焊接機
  • TFL-80SW振鏡激光焊接機
  • TFL-80SW振鏡激光焊接機

TFL-80SW振鏡激光焊接機

通發激光TFL-80SW振鏡激光焊接機，采用主振蕩器功率放大 MOPA(Masrer Qscillator Power Amplifier)結構，實現脈沖寬度和頻率獨立可調的特點，在對脈寬和頻率進行改動的情況下仍保持較高且穩定的峰值功率輸出，適用于電池、小五金等多個行業的激光打標、激光焊接應用。

訂購熱線：4008-168-880

分享至：

振鏡激光焊接機加工樣品圖片


  • 電子連接件激光焊接

    電子連接件激光焊接

  • 手機結構件激光焊接

    手機結構件激光焊接

  • 沖壓小五金件激光焊接

    沖壓小五金件激光焊接

  • 紐扣電池耳極激光焊接

    紐扣電池耳極激光焊接

  • 螺柱背面激光點焊

    螺柱背面激光點焊

  • 鐵殼激光焊接

    鐵殼激光焊接


應用范圍

振鏡掃描激光點焊機是引進國外技術，在關鍵部件采用優質進口部件生產而成的，焊機，使用了掃描鏡組的動態焊接工藝，并采用掃描鏡片的移動代替工件移動或焊接鏡組移動的方式，使振鏡鏡片在掃描鏡頭內將激光光束快速在焊點之間切換，焊點之間的距離越大，工件上的焊點數量越多，優勢越明顯。在單點焊接時由于極大的減少了空程定位時間，生產效率比普通XY工作臺的激光點焊要提高4—10倍。

標準工作臺


  • 激光焊接機六軸機械手

    激光焊接機六軸機械手


    機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。




  • 激光焊接機臥式工作臺

    激光焊接機臥式工作臺

    臥式工作臺，采用四軸聯動控制方式，可以焊接加工異形產品，Z軸可以根據客戶產品不同需要，安裝位置可以上升，也可以定制客戶需要的行程。



  • 激光焊接機自動工作臺

    激光焊接機自動工作臺

    該工作臺可以四軸聯動，實現曲面的點焊。



專業的激光焊接PC運動控制系統

1、運用工業運動控制的成熟解決方案，將激光焊機和運動控制集成到機器的PC操作界面。

2、強大的PC控制，易于編程、調試和維護。可完成自動或半自動的點焊、對接焊、疊焊、密封焊，針對復雜的平面直線、圓弧及任意軌跡的焊接。

3、軟件采用IDE集成工作環境方式，主界面集成圖形編輯、運行監控、采集編程、運動控制于一體，布局簡潔專業，可有效提高工作效率。

4、實時控制，無需其他的PC操作系統插件。

5、可以對4個軸進行高性能運動控制，實現空間的焊接軌跡示教編程。

6、提供多語言顯示（中文簡體、英文等），支持國際化應用。



  • 通發激光PC運動控制卡

    通發激光PC運動控制卡

  • 通發激光焊機焊接軟件操作界面

    通發激光焊機焊接軟件操作界面

  • 通發激光焊機焊接軟件操作界面

    通發激光焊機焊接軟件操作界面

  • 通發激光焊機焊接軟件操作界面

    通發激光焊機焊接軟件操作界面


光纖激光器優勢

通發激光光纖激光器優勢


光纖激光器焊接速度

通發激光光纖激光器焊接速度


光纖激光器配置

通發激光光纖激光器配置

廠家實拍


全自動激光焊接機生產車間


激光器結構
 MOPA
系類型號
YDFLP-100-LP1+ -L1-R YDFLP-100-LM1+ -L1-R YDFLP-120-LM1+ -L1-R
M 2 <1.8 <1.8
 <1.8
輸出鎧纜長度
 3m 3m
 3m
平均輸出功率
 >100W
 >100W
 >120W
最大脈沖能量
 1.2mj 1.5mj
 1.5mj
頻率可調范圍
 1.400KHz 1-2000KHz 1-2000KHz
脈沖寬度
 250ns 10-350ns 10-350ns
輸出穩定度
 < %5 < %5
 < %5
冷卻方式
 風冷
 風冷
 風冷
供給電壓
24V
 24V
 24V
需求電流
 <20A
 <20A
 <25A
環境供給電流
 >20A
 >20A
 >25A
功耗@20℃
 <480W
 <480W
 <600W
中心波長
 1064nm 1064nm
 1064nm
譜寬@3db
 <15nm <15nm
 <15nm
偏振方向
 任意
任意
任意
是否抗高反射
 是
 是
 是
光束直徑
6±0.5 mm
 6±0.5 mm
 6±0.5 mm
功率調節范圍
 0～%100
0～%100
0～%100
工作溫度范圍
 0～40℃
 0～40℃
 0～40℃
存儲溫度范圍
 -10～60℃
 -10～60℃
 -10～60℃
機器尺寸
 337*278*120mm
 337*278*120mm
 337*278*120mm
包裝尺寸
610*454*232 mm
 610*454*232 mm
 610*454*232 mm
重量
 凈重：13.4KG，毛重：15.2KG
 凈重：13.4KG，毛重：15.2KG
 凈重：13.4KG，毛重：15.2KG
