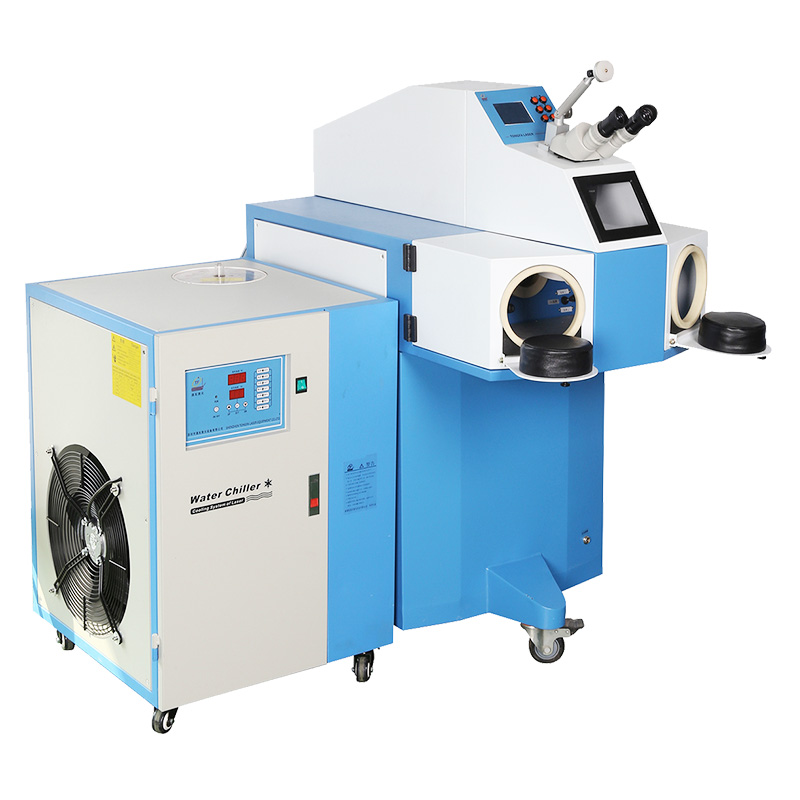

通發激光研發的TFL-150P首飾激光點焊機，適用于黃金首飾激光焊接、銀首飾激光焊接，鈦合金首飾激光點焊加工，不銹鋼首飾激光焊接，各類首飾激光點焊，以及細小金屬零件手工激光焊接。
分享至：
通發首飾激光點焊機加工首飾樣品
黃金戒指激光焊接加工

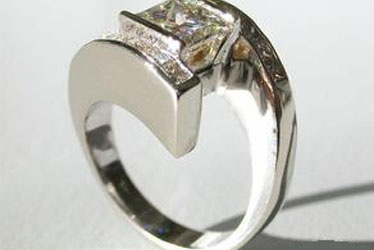

鉑金戒指鑲嵌寶石激光焊接
黃金吊墜激光焊接
黃金的激光點焊
銀吊墜激光焊接工藝
黃金鑲玉激光焊接工藝展示
應用范圍

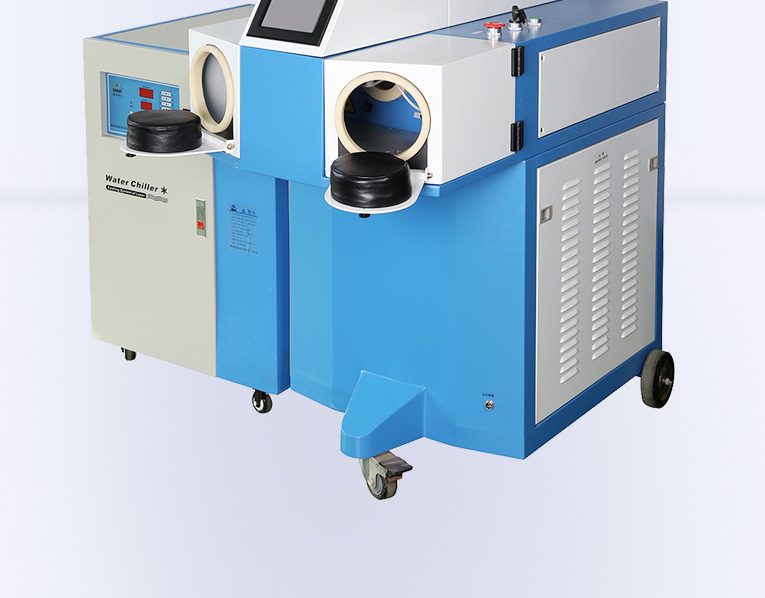

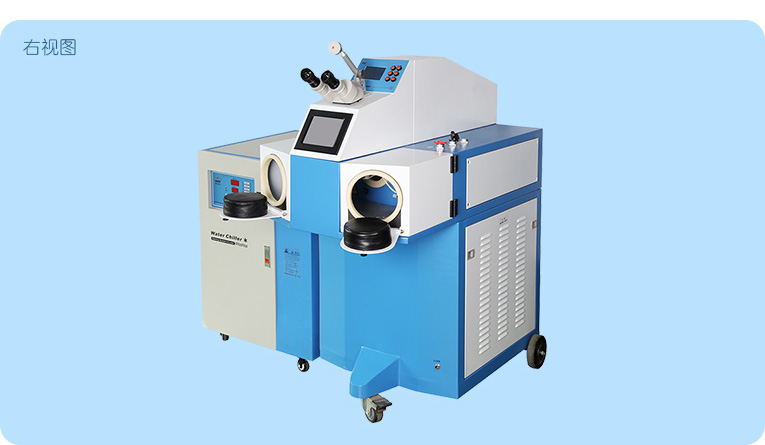

1、整機人體工程學設計，適宜首飾激光焊接行業，專業的外觀設計，核心部件采用原裝進口，性能穩定，適合長時間連續工作的需要；

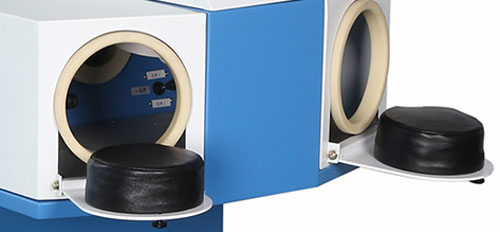

2、由于操作人員需要一直觀察顯微鏡，一直處于一種姿勢，本激光點焊機特別增加頭部靠墊和托手臂墊，長時間操作無手臂和頸部酸痛的現象；
3、內部空間大，方便激光點焊工具、夾具的擺放；

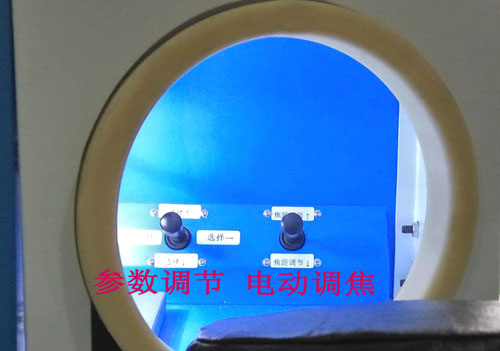

4、工作區域內配備了電動調焦裝置，激光點焊參數調節開光，使用更順手；
5、激光焊接空間安裝煙塵過濾網，方便更換，同時安裝了焊屑回收盒，便與清掃和黃金焊渣回收；

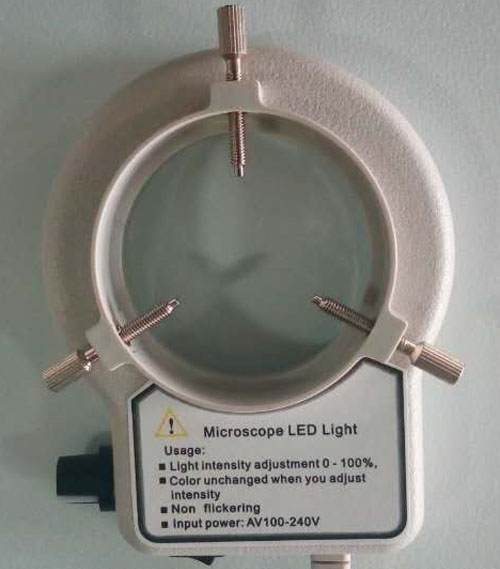

6、可調高亮度的LED環型無影燈，觀察工件無陰影，配合高清晰體式平行光路顯微鏡，激光焊接位置觀察更清晰；
7、高倍擴束系統，獲得更精細的光點，滿足精細激光點焊焊接需求；
8、可激光焊接各種金屬材質：金，銀，鉑金，銅，鈦，不銹鋼等各種金屬材料。包括：戒指，耳環，手鏈，項鏈，領帶夾，袖口等珠寶首飾，金屬飾品的激光焊接。
控制系統
1、整機人體工程學設計，更適宜首飾行業，產品精細，美觀，性能穩定，適合長時間連續工作的需要；

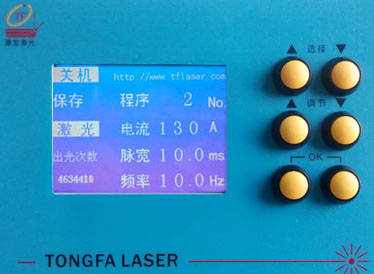

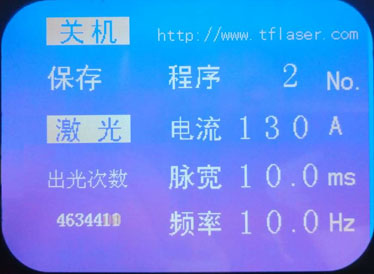

2、本首飾激光點焊機軟件可選擇中文或者英文界面，對不同加工位置選擇相應的激光焊接加工參數。由選擇按鈕移動光標到相應的參數位置，由調節按鈕調節參數的大??；
3、本首飾激光點焊機系統，提供了多達99組參數儲存，首飾激光燒焊時，隨時調取使用，無需重新調整參數，方便快捷；
4、本首飾激光點焊機，裝配了擁有自主知識產權的液晶護眼光閘，光閘會隨著激光的出光和關光作相應的工作，實現激光焊接首飾閃光時遮蔽激光，激光關閉時透光，保護操作工眼睛不受到激光的閃眼而感到不舒服感；
5、本首飾激光點焊機，可安裝氬氣保護裝置，本功能有效保護焊接位置在焊接過程中始終受到氬氣保護，始終保持金屬原色，確保的焊接質量。
精密電源
整機的功能是基于輸出電流的調整，以控制修正激光輸出，以便安全有效的利用激光進行焊接。
核心激光器

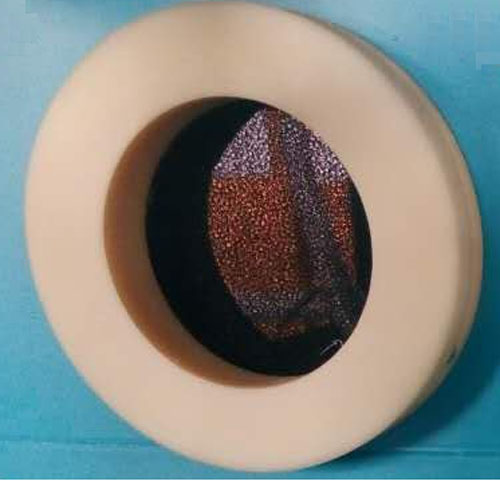

采用進口陶瓷，漫反射、耐腐蝕
雙層臺階設計，換燈洗腔更便捷
鍍金燈夾頭，導電優良不發熱

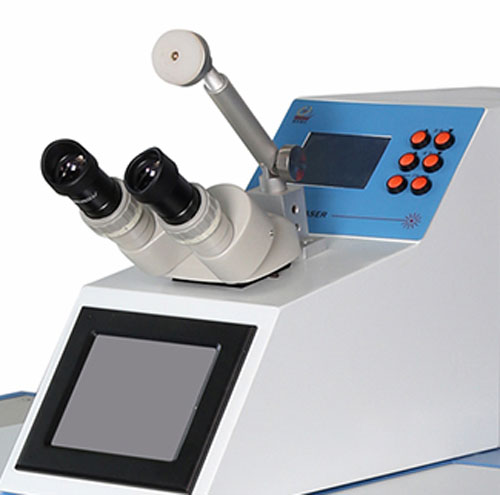

平行光路顯微鏡
平行光路高清顯微鏡，雙目瞳孔距離可調，可轉向觀察。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度合金鎢鉬為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
黃金首飾在激光焊接過程中，在焦距不穩定的狀態下，加工面可能會出現金屬熔化飛濺的現象，保護鏡片主要保護里面價值較高的聚焦鏡片。避免激光焊接加工時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，降低激光器的污物污染，延長首飾激光點焊機的使用壽命。
深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米，高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元，年生產加工黃金首飾能力達100噸。2004年起，連續三年稅利超千萬，累計出口創匯超過1億美元，已成為國內較大的黃金首飾制造商。公司現為國內首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。
河南夢祥純銀制品有限公司是一家集白銀首飾的設計研發、模具加工、生產和批發為一體的企業，是全國較大的純銀制品制造商之一。公司目前擁有現代化標準廠房9800多平米，展廳8000多平米，員工1000多人。工廠擁有激光首飾造型機、鐳射鉆石雕刻機、激光焊接機等專業首飾生產設備上百臺，已經形成磨具設計及加工、銀器加工、成品包裝等流水線式作業，已具備年加工銀錠40噸的生產能力。夢祥銀在國內合作的行業伙伴5000余家，年生產加工能力達80萬件以上。
六福集團由一群優秀的珠寶專才創辦于1991年成立，并于1997年5月在香港聯合交易所有限公司主板上市(股份代號: 00590.HK) ，是香港及中國內地主要珠寶零售商之一。六福集團早于1994年，已開始進軍中國內地市場，現集團于內地經營1,200間店鋪，遍及北京、上海及廣州等地。六福集團自2003年起已于廣州市南沙區興建總面積逾350,000平方呎的大型珠寶加工廠。新廠房全面運作后，總產量將可倍增。自設珠寶加工廠房令六福集團的產品能做到“一條龍生產模式”，為全球六福珠寶店鋪提供優質產品。
技術參數
|
型號 |
TFL-150p |
|
激光波長 |
1064nm |
|
聚光腔反射體 |
進口陶瓷聚光腔 |
|
激光功率 |
150W |
|
脈沖寬度 |
0.1-15ms |
|
激光頻率 |
1-50Hz |
|
光斑調節范圍 |
0.3-2mm |
|
瞄準定位 |
十字光標 |
|
冷水機制冷功效 |
1p一體式 |
|
額定功效 |
5.5KW |
|
電力需求 |
單相220v±5%/50Hz/30A 三相380v±5%/50Hz/20A |
|
外型尺寸 |

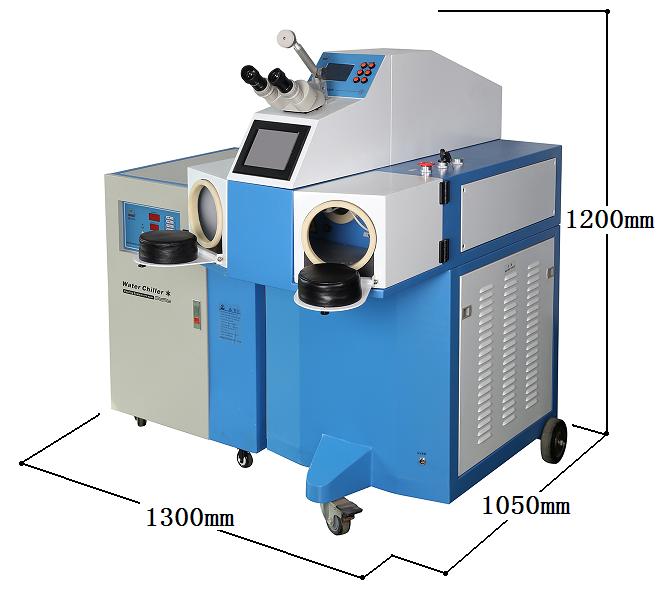

主機：680×1050×1160mm 冷水機：420×650×8000mm |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
