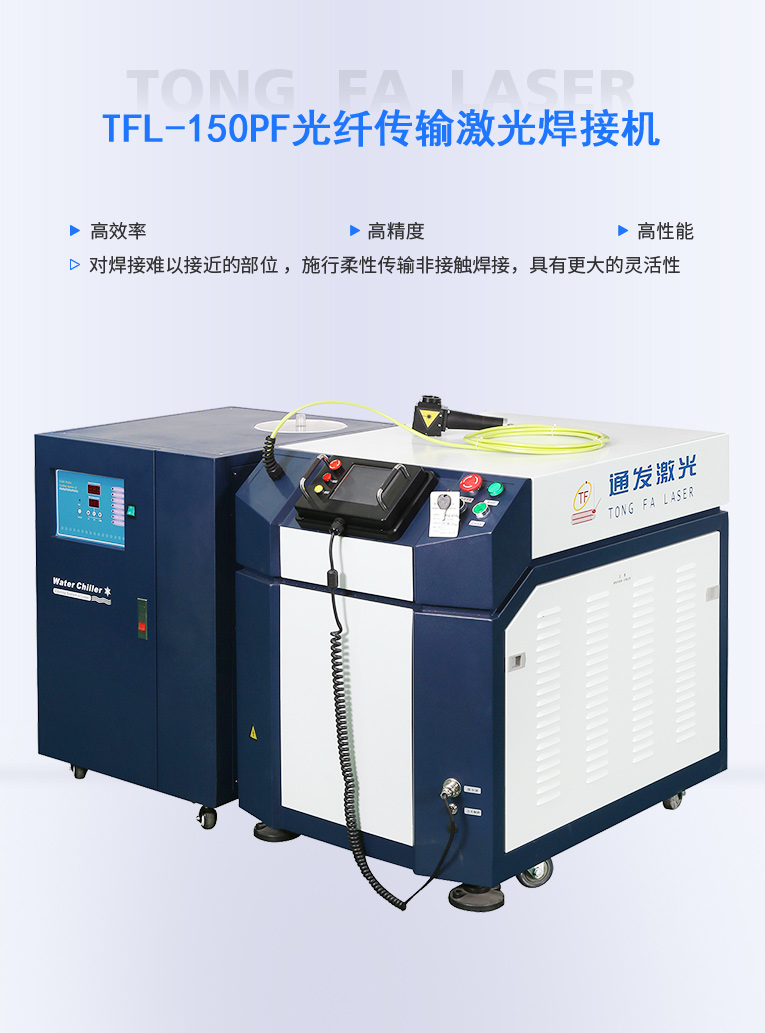

TFL-150PF光纖傳輸激光焊機
  • TFL-150PF光纖傳輸激光焊機
  • TFL-150PF光纖傳輸激光焊機
  • TFL-150PF光纖傳輸激光焊機

TFL-150PF光纖傳輸激光焊機

通發激光TFL-150PF光纖激光焊接機,采用能量反饋控制模式,能量較穩定,光纖傳輸光束質量好,適合0.5mm以下金屬不銹鋼板材的精密激光焊接,是批量五金產品中小功率焊接專用機型。

訂購熱線:4008-168-880

分享至:


光纖激光焊接機是將高能激光束耦合進入光纖,遠距離傳輸后,通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位,施行柔性傳輸非接觸焊接,具有更大的靈活性。目前應用在鈑金制造、電池封口、汽車零部件等行業上。光纖傳輸激光焊接機激光束可實現時間和能量上的分光,能進行多光束同時加工,為更精密的焊接提供了條件。




光纖激光焊接機加工樣品圖片


  • 手機構件激光焊接效果圖

    手機不銹鋼五金零件激光焊接

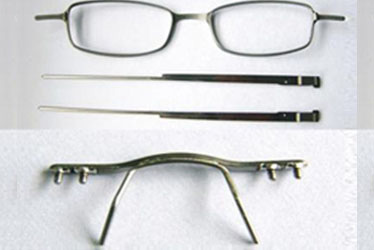

  • 眼鏡激光焊接效果

    不銹鋼、鈦合金眼鏡激光焊接

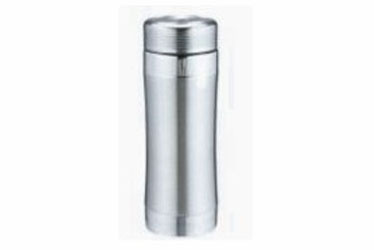

  • 水杯激光焊接效果

    不銹鋼水杯激光焊接加工

  • 金指環激光補焊效果圖

    金銀首飾激光點焊

  • 黃金吊墜激光焊接效果圖

    黃金吊墜的激光焊接

  • 打印機刮刀激光焊接效果圖

    打印機刮刀的激光焊接

應用范圍

通發激光TFL-150PF光纖激光焊接機,采用能量反饋控制模式,能量較穩定,光纖傳輸光束質量好,適合0.5mm以下金屬不銹鋼板材的精密激光焊接,是批量五金產品中小功率焊接專用機型。

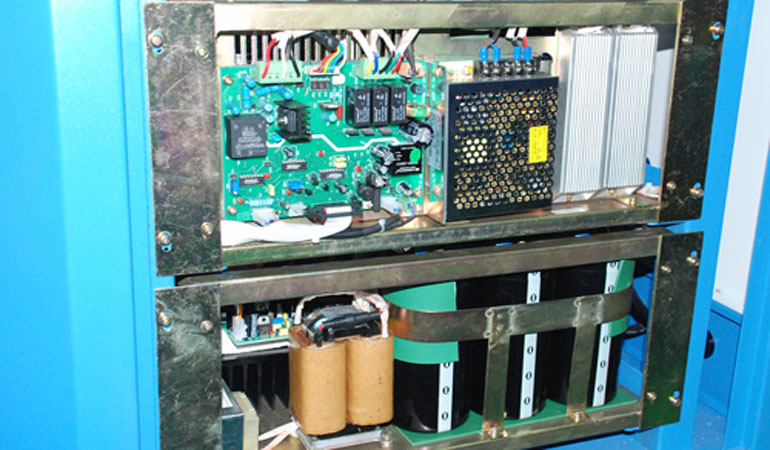

精密電源


光纖激光焊接機精密電源

1、該設備采用升壓電源,不受電網波動影響,同時電源的單點能量輸出能力也更強。

2、該設備電源采用分流設計,將大的發熱元件分流到幾路控制,有效的減少了電源的發熱功率。

3、該設備電源采用進口的IGBT,保證質量。

4、激光電源采用大功率隔離變換技術,人體觸摸任何放電部分不會觸電,安全性得到提高。

6、激光大電流放電具有軟硬件過流保護鎖定及報警。

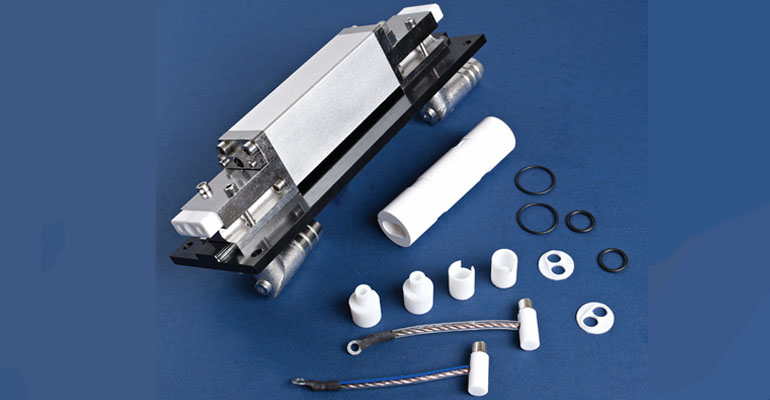

核心激光器


  • 通發激光焊接機激光器

  • 1、激光棒采用新型YAG激光棒,優化了激光棒的參數,使激光光電轉換效率提高,優于普通激光棒單點能量和光束質量。

    2、采用全腔水冷技術,使得激光棒和燈管的散熱較快,改善了光學穩定度。

    3、采用疊簧鏡架,比普通的拉簧鏡架更穩定,光路輸出更穩定。

    4、鏡片均采用軍工級鍍膜,比普通鏡片更耐用。


電源脈沖電流過流保護裝置和光纖激光激光焊接機快速時間分光裝置專利

標準工作臺


  • 激光焊接機自動工作臺

    激光焊接機自動工作臺

    該工作臺可以四軸聯動,實現曲面的點焊。

  • 激光焊接機手動工作臺

    激光焊接機手動工作臺

    適合首飾、小零件手工激光點焊,如戒指,項鏈,吊墜,耳環等的激光焊接,可以選擇顯微鏡觀察,或者CCD顯示。

  • 激光焊接機六軸機械手

    激光焊接機六軸機械手

    機械手在激光焊接中已經獲得充分是利用,特別是汽車流水線焊接,利用機械手即可實現無人化車間生產,效率大大提升。本機械手為5軸控制,加工半徑可選,可實現大型產品的激光焊接。

附件與耗材


  • 激光脈沖氙燈

    激光脈沖氙燈

    脈沖氙燈選擇優質濾紫外線石英管作為燈管材料,以高質密度電極為氙燈的電極,具有負載能力強,泵浦效率高,激光光束質量好,壽命長等特點。

  • 通發激光焊接機保護鏡片

    通發激光焊接機保護鏡片

    在焊接過程中,難免出現融化的金屬溶液飛濺的現象,保護鏡片主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。

  • 通發冷水機濾芯

    通發冷水機濾芯

    激光焊機冷水機濾芯的主要作用是去除水中固體、膠體等雜物,清潔冷卻水,保護激光器,延長激光設備是使用壽命。


  • 美的集團(SZ.000333)是一家以家電制造業為主的大型綜合性企業集團,旗下?lián)碛行√禊Z(SZ000418)、威靈控股(HK00382)兩家子上市公司。主要家電產品有家用空調、商用空調、大型中央空調、冰箱、洗衣機、微波爐、風扇、飲水機、熱水器、空氣能熱水機、電水壺、烤箱、抽油煙機、灶具等和空調壓縮機、冰箱壓縮機、電機、磁控管、變壓器等家電配件產品。擁有的小家電產品群和廚房家電產品群;在全球設有60多個海外分支機構,產品遠銷200多個國家和地區。

  • 珠海格力電器股份有限公司是集研發、生產、銷售、服務于一體的國有控股家電企業,其產品包括家用空調、中央空調、空氣能熱水器、TOSOT生活電器、晶弘冰箱等。格力電器在全球擁有珠海、重慶、合肥、石家莊、鄭州、武漢、巴西、巴基斯坦大生產基地,8萬多名員工,至今已開發出包括家用空調、商用空調在內的20大類、400個系列、7000多個品種規格的產品,自主研發的GMV數碼多聯一拖多機組、離心式大型中央空調、G-Matrik直流變頻空調等一系列高科技產品填補了國內空白。

  • 深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米,高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元,年生產加工黃金首飾能力達100噸。2004年起,連續三年稅利超千萬,累計出口創匯超過1億美元,已成為國內較大的黃金首飾制造商。公司現為全國首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。

技術參數

型號

TFL-150PF

激光波長

1064nm

激光功率

150W

激光脈沖能量

60J

光纖輸出數量

1

反饋方式

電流反饋

脈沖寬度

0.2-15ms

脈沖頻率

0.4-200Hz

焊點大小

0.4-2mm

激光能量變化率

<±1.5%

主機耗電功率

6KW

電力需求

AC380v±10%/50Hz30A

冷卻方式

1.5P冷水機

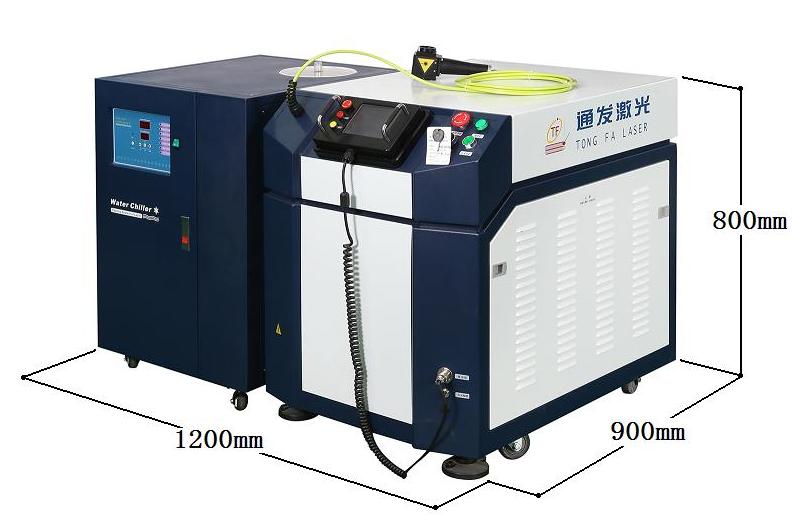

主機外形尺寸(長**高)

600×900×800

電氣要求:

市電電壓波動不能太大,電壓波動幅動依照國家標準不應超過5% ,當超過10%時,設備有可能不能正常工作,而且運行的穩定性也會有所降低。建議客戶配備穩壓器。



冷卻水要求:

純凈水一般要求電阻率大于0.5MΩ.cm,使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象,將會使氙燈點不然或污染激光腔及玻璃管,使出光效率降低,此時應立即更換純凈水(連續使用時每周更換一次系統中的去離子水)。



環境要求:

防止振動:因激光焊機的光路部分十分精密,激光焊機的工作場如果有振動的話,易于導至光學器件走位,從而產生激光輸出變?nèi)?,光斑質量變差,甚至沒有激光輸出的問題,所以,在激光設備工作場所,要特別注意,設備安裝位置不要靠近大路邊,大橋邊,或是在附近有沖床,銑床,車床,刨床等重型加工設備,如果必需要在這樣的環境下,則必需要做足防震的措施,將震動減小。

減少灰塵:因?yàn)榧す庠O(shè)備內部有很多光學器件,和精密電子元器件,故要求安裝在灰塵較少的環境

環境溫度:攝氏4度-攝氏32度。設備運行時,環境溫度不可以超過攝氏32度,因?yàn)榧す怆娫床糠?,功率很高,一些功率器件運行時發出熱量需要及時散發出去,而環境溫度太高會導至不能正常散熱,會引起整個系統的工作不穩定,甚至損壞。而冬天的時候,需要嚴防冷卻水結冰,因?yàn)榧す饩w、氙燈、聚光腔都充滿了水,結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下,將腔內的水排空;如再開機前,先重新加水,打開電源空氣開關,先行主機不開,只開水機空機運行10分鐘,等水溫回復到攝氏4 度以上,再開主機。(強烈要求不能將設備放于室外或者低溫結冰的情況下使用,否則極易損壞設備)

環境濕度:不高于80% 。因?yàn)楹笝C(jī)電源打開后,激光晶體就會持續的被冷卻系統冷卻,因?yàn)槔鋮s水一般會低于室溫,當環境濕度過大的時候,而激光晶體的溫度又低于室溫,這時激光晶體的兩個端面上會凝結水霧,當激光輸出的時候,這些水霧會大大降低激光輸出能量,而且這些附著在激光晶體端面上的水,干了以后,會在激光晶體的膜面上留下痕跡,這將會大大加快激光晶體膜面的老化。所以,為了防止這種情況的發生,冷水機的水溫設定,夏天不可以低于室溫3度,冬天不可以低于5度。



激光設備使用注意事項:

良好的接地:我公司生產的激光設備均配有自動的安全保護裝置,只有正確、良好的接地才能使之正常運作,為了保障您的人身財產安全,強烈要求客戶為設備提供良好的接地條件。同時,激光電源、焊接控制系統均使用了工業微處理器進行數字化控制,只有良好的接地,才能保證他們正常穩定的工作。

較小的電壓波動:如果設備電力接入點或離的很近的地方有大功率的用電設備,特別是對電網會產生很大沖擊的用電設備,如大功率電動機、氬弧焊機、電火花放電加工機等等,建議客戶配備帶有電壓波動抑制功能的穩壓器。
